RKYOLO诞生记 (二)：模型“指鹿为马”？我的Bug侦探笔记

发表于 更新于

上一篇文章，我们聊了为什么我选择用 Rust 来为 RKNN 库构建一个安全、独立的地基。当地基打好，我信心满满地将所有模块串联起来，加载了官方示例中那张经典的bus.jpg，期待着一次完美的推理。

程序没有崩溃，有输出了！我兴奋地将结果绘制出来，然后……我傻眼了。

案发现场：一切混乱的开始

眼前的景象让我大跌眼镜。这哪里是目标检测，这简直是抽象艺术……

图一：最初的错乱图
图一：最初的错乱图
图注：最初的推理结果，大量的框重叠、错位，甚至把远处的建筑识别成了“truck”

大量的检测框毫无逻辑地堆叠在一起，置信度都低得可怜。很明显，有什么东西从根上就错了。

第一轮审讯：NMS 与置信度的“嫌疑”

我的第一反应是：是不是后处理的参数太松了？我尝试调整 NMS（非极大值抑制）的阈值和置信度阈值，希望能过滤掉这些杂乱的框。经过一番调整，我得到了一张稍微“干净”一点的图，但问题也更清晰了：

图二：初步清理后的结果
图二：初步清理后的结果
提高阈值后，大部分杂乱的框消失了，但暴露了两个核心问题

这张图暴露了两个致命问题：

  1. 那么大个 Bus 呢？ 画面中最显眼的主体——公交车，完全没有被识别出来。
  2. 诡异的检测框：中间那个黑衣人，检测框从半个脑袋一直延伸到了脚底，明显是错位的。

我当时陷入了一个错误的猜想，但这个猜想推动了调查的进行：“是不是我的 NMS 算法和官方的有出入，导致它抑制错了框？比如，其实模型已经预测出了很多个完美的框，但我的 NMS 算法选了一个最差的留了下来？”

案情转折：一个无法忽视的线索

为了验证这个猜想，我继续调整代码，并设法让公交车的框出现了。但结果却让我更加困惑：

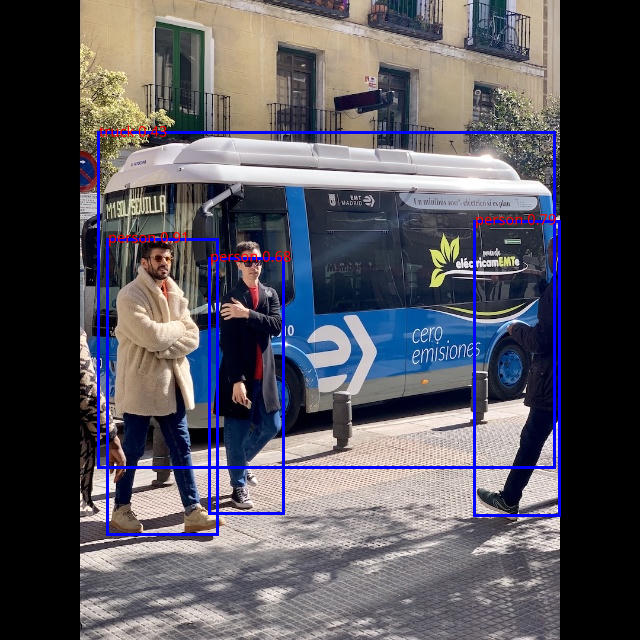

图三：公交车出现，但身份成谜
图三：公交车出现，但身份成谜
图注：公交车终于被检测到了，但它的身份却是“truck”，且置信度低得可怜。

1
2
3
4
5
6
--- 检测结果 (4 个) ---
类别: 0 (person), 置信度: 0.9054, ...
类别: 0 (person), 置信度: 0.7923, ...
类别: 0 (person), 置信度: 0.6791, ...
类别: 7 (truck), 置信度: 0.4254, 框: BoundingBox { ... } <-- 在这里！
--------------------------

这个结果让我瞬间否定了之前对 NMS 的怀疑。NMS 只会抑制或保留检测框，它不可能改变一个物体的类别。公交车被识别成了卡车，这绝对不是后处理能干出来的事！

我当时就断定：一定是输入模型的图像就有问题！

这个想法如同一道闪电，让我瞬间跳出了后-处理的思维定势，开始审视整个数据流的源头——图像预处理。

最终审判：揭开“黑盒”的真相

我决定做一个对照实验来最终确认我的猜想。我用 Python 和 OpenCV（被认为是“黄金标准”）生成了一份预处理好的“完美”输入数据，然后让我的 Rust 程序去加载这份数据进行推理。

结果，程序在调用后处理函数后，就“沉默”了，一个检测结果都没打印出来。

这意味着什么？这意味着，即使喂给模型的数据在几何层面（缩放、灰边）是完美的，模型推理出的所有置信度分数都低得可怜，全部都被我的阈值过滤掉了。

案件的真相至此水落石出。问题不在于后处理，也不在于image-rs库的几何变换，而在于那个我一直忽略的、也是唯一的“黑盒”：RKNN 驱动内部，从 UINT8 到模型实际需要的 INT8 类型的隐式转换。

我一直天真地以为，只要把[0, 255]的u8像素喂给驱动，它就能“自动”转换成模型需要的i8数据。事实证明，这个“自动转换”的行为和我的预期完全不符。

胜利时刻：放弃幻想，掌控一切

在追求极致性能和确定性的嵌入式 AI 领域，我们不能信任任何“黑盒”。我必须亲手实现这个转换，确保送入 NPU 的数据在数值层面是 100%正确的。

正确的流程应该是：
u8 [0, 255] -> 归一化为 f32 [0.0, 1.0] -> 再用模型自身的 scale 和 zp 参数量化为 i8 [-128, 127]

我立刻重写了我的预处理函数，将归一化和手动量化这两个关键步骤加了进去。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
// rkyolo-core/src/lib.rs (重构后的位置)
pub fn preprocess_letterbox_quantize(
    // ...
) -> Result<(Vec<i8>, LetterboxInfo), image::ImageError> {
    // 1. Letterbox 几何变换 (已验证无误)
    // ...
    let u8_data = canvas.into_raw();

    // 2. 【制胜关键】手动归一化并量化
    let i8_data: Vec<i8> = u8_data
        .into_iter()
        .map(|val_u8| {
            // 决胜一步：先将u8像素归一化到0-1的浮点数
            let f_val = val_u8 as f32 / 255.0;

            // 再根据模型自身的参数进行量化
            let q_val = (f_val / scale + zp as f32).round() as i32;

            // 最后裁剪到i8范围
            q_val.clamp(i8::MIN as i32, i8::MAX as i32) as i8
        })
        .collect();

    Ok((i8_data, info))
}

当我用这套全新的预处理流程再次运行bus.jpg时——“王者归来”。

(图四：最终的正确结果)
图四：最终的正确结果
图注：在修正了数值问题后，公交车被高置信度地正确识别，所有可见的人物也都被精准框出。

复盘总结

这次艰难的调试经历，教会了我三件事：

  1. 数据是第一原则：当代码逻辑看似无懈可击时，首先要怀疑数据的“纯净度”，尤其是在数值层面。
  2. 别信“自动挡”：在底层交互中，任何看似方便的“黑盒”都可能隐藏着与你预期不符的行为。掌控每一个转换环节，才能获得确定性的结果。
  3. 调试是一门科学：通过观察现象、大胆假设、设计实验、层层排除，再复杂的 Bug 也终将水落石出。

此战之后，我的项目不仅走上了正轨，更重要的是，我真正理解了“模型部署”这四个字的重量。我们不再是 API 的调用者，而是能够深入数值细节，确保数据在整个流水线中正确流动的系统构建者。
