我的程序卡在哪里？—— 用火焰图精确定位性能瓶颈

发表于 更新于

本次环境为Arch Linux，内核版本6.12.46-3-cachyos-lts，perf版本6.16-3

前言：从“健康报告”到“外科手术”

在上一篇文章《我的程序为什么慢？—— Perf CPU 性能剖析》中，我们学会了使用 perf stat。它就像一份体检报告，能告诉我们程序的整体健康状况——IPC 高不高、分支预测准不准。

但这还不够。如果报告说“指标异常”，我们并不知道问题出在哪个“器官”。perf stat 告诉我们程序慢了，但它没告诉我们慢在哪里。

要回答这个问题，我们需要进行“外科手术”，精确定位到消耗 CPU 最多的“病灶”——也就是热点函数。今天的主角，就是性能分析领域的“核磁共振仪”：perf record 与火焰图（Flame Graph）。

实验准备：一个“意图明显”的性能靶子

为了让火焰图的效果一目了然，我们需要一个性能瓶颈足够明显的程序。下面这个 test.cpp 就是我们的靶子，它的意图很明显：foo1 会调用 long_test 100 次，foo2 调用 10 次，因此 foo1 的 CPU 开销应该是 foo2 的 10 倍左右。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
#include <stdio.h>
#include <stdlib.h>

long long long_test() {
    int i;
    // 注意！这里的 volatile 很关键，我们后面会讲为什么
    volatile long long j = 0;
    for (i = 0; i < 1000000; i++) {
        j = i;
    }
    return j;
}

long long foo2() {
    int i;
    long long total = 0;
    for (i = 0; i < 10; i++) {
        total += long_test();
    }
    return total;
}

long long foo1() {
    int i;
    long long total = 0;
    for (i = 0; i < 100; i++) {
        total += long_test();
    }
    return total;
}

int main(void) {
    long long result1 = foo1();
    long long result2 = foo2();

    // 同样关键，我们必须“使用”结果
    printf("Result: %lld\n", result1 + result2);
    return 0;
}

探案之旅：三起谜案，揭开火焰图的真相

理论是枯燥的，让我们直接动手，然后一头撞上那些新手必踩的坑。我把我的整个踩坑和破案过程记录了下来。

谜案一：函数的集体“蒸发”

满怀信心，我写了最初版的代码（没有 volatile 和 printf），然后用 -O2 优化编译，兴冲冲地执行了全套火焰图生成命令：

1
2
3
4
5
6
# 编译
g++ -O2 -g -o test-flame test.cpp
# 采样
sudo perf record -F 99 -g -- ./test-flame
# 生成火焰图
perf script | stackcollapse-perf.pl | flamegraph.pl > flame.svg

然后，我得到了这样一张图：

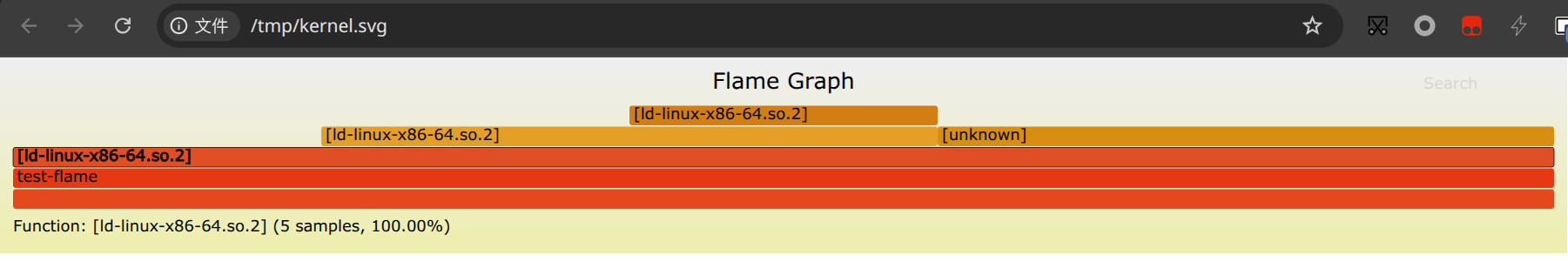

“空”火焰图

一片荒芜！我的 foo1, foo2, long_test 全都不见了！perf 只记录到了几个程序启动初期的动态链接器的样本。

破案：这是我遇到的第一个老师——编译器优化。编译器实在太聪明了，它检查了我的代码，发现 long_test 里的循环除了改变一个没人用的局部变量 j 之外，什么都没干。于是，它大笔一挥，执行了“死代码消除”（Dead Code Elimination），把我的所有核心函数全都优化掉了。程序变成了一个空壳，自然瞬间执行完毕。

解决方案：我必须“欺骗”编译器，让它相信我的代码是有用的。

  1. 在 long_test 中使用 volatile 关键字，这个关键字会告诉编译器：“别动这个变量，我另有他用”，从而阻止循环被优化。
  2. 让函数返回计算结果，并在 main 函数中用 printf 打印出来。只要结果被使用，编译器就不敢轻易删除计算过程。

谜案二：调用栈的“破碎”

解决了第一个问题后，我重新生成了火焰图，得到了一张稍微好点，但依然奇怪的图：

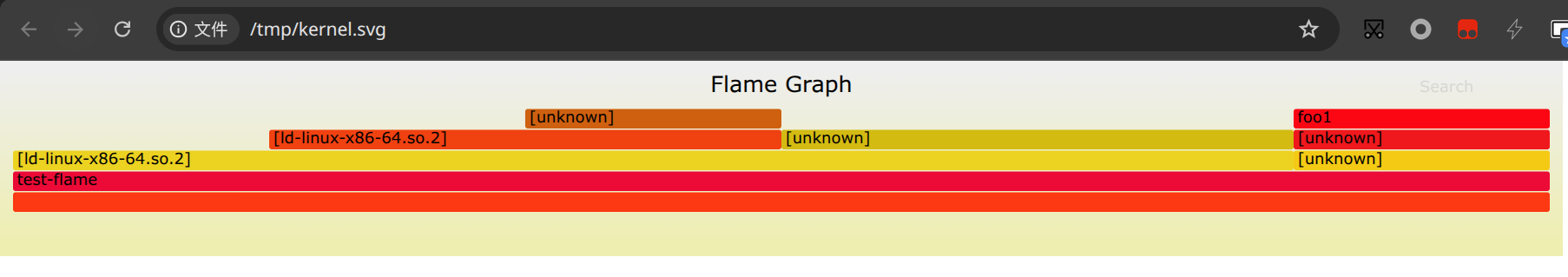

调用栈残缺的火焰图

foo1 出现了，但它的“孩子” long_test 却不见了。整个调用栈看起来像被拦腰斩断，充满了 [unknown]。

破案：第二个老师出场了——还是编译器优化。这次是“函数内联”（Function Inlining）。编译器觉得 long_test 函数太简单了，每次调用它都走一遍压栈、跳转的流程太麻烦。于是，它把 long_test 的代码直接“复制粘贴”进了 foo1 和 foo2 的循环里。

所以，perf 采样时，CPU 确实在执行 long_test 的代码，但从调用栈的角度看，程序一直都“停留”在 foo1 函数内部，从未“进入”过 long_test。

谜案三：永不妥协的优化器

我怒了，我决定正面硬刚编译器。我查到了 __attribute__((noinline)) 这个可以建议编译器不要内联的属性，还找到了 -fno-omit-frame-pointer 这个可以强制保留栈帧信息的编译选项。

然而，在使用 -O2 优化时，生成的火焰图依然不尽人意，调用栈还是残缺的。

破案：我终于明白了，和全力开火的优化器“搏斗”，试图去限制它的行为，是一条很艰难的路。真正的专业思路应该是反过来：让编译器尽情优化，然后用更强大的探查器（Profiler）去适应它。

最终的“黄金组合”：让优化与观测和谐共存

在经历了九九八十一难后，我终于找到了生成完美火焰图的“黄金组合”：

1. 专业级的编译指令：
我们依然要开启优化，但强制保留堆栈回溯的线索。

1
g++ -O2 -g -fno-omit-frame-pointer -o test-flame test.cpp
  • -O2: 开启优化，模拟生产环境。
  • -g: 保留调试符号，让火焰图显示函数名。
  • -fno-omit-frame-pointer: 强制保留帧指针。这是给 perf 堆栈回溯提供的最可靠的“路标”。

2. 专业级的 perf 指令：
我们明确告诉 perf，使用它最强大的、基于 DWARF 调试信息的回溯引擎。

1
sudo perf record -F 99 --call-graph dwarf -g -- ./test-flame
  • --call-graph dwarf: 这才是真正的魔法。它命令 perf 不再依赖可能被优化掉的帧指针，而是严格根据 -g 生成的详细“地图”（DWARF 信息）来绘制调用栈。这种方式虽然慢一点，但无比准确。

胜利的果实：一张会说话的火焰图

在使用了“黄金组合”之后，我终于得到了这张梦寐以求的、完美的火焰图：

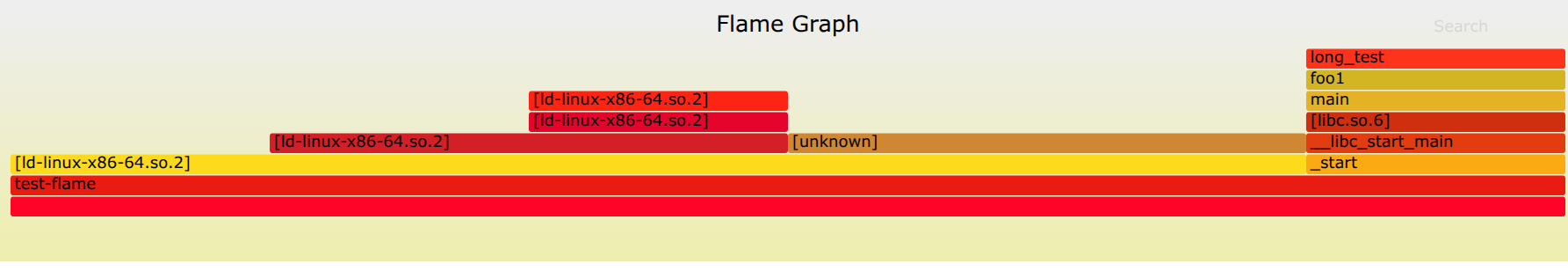

完美的火焰图

现在，让我们来解读它：

  1. Y 轴 - 调用栈深度：底部是 _start 和 main，顶部是 long_test，完美地展示了 main -> foo1 -> long_test 的调用关系。
  2. X 轴 - CPU 占用时间：
    • long_test 构成了最宽的“平顶山”，说明它就是程序的绝对热点。
    • 它下面的 foo1 几乎和它一样宽，而 foo2 则窄到几乎看不见。这精确地反映了 foo1 的循环次数（100 次）远大于 foo2（10 次），因此绝大部分对 long_test 的调用都发生于 foo1 内部。

这张图用一种无比直观的方式，将我们程序的性能瓶颈暴露无遗。

结论：不只是工具，更是思想

这次火焰图的探案之旅，让我学到的远超几个命令：

  1. 永远不要低估编译器：它既是你最好的朋友，也是性能分析时最大的“捣蛋鬼”。
  2. 基准测试代码本身必须可靠：确保你的测试代码不会被优化器“作弊”干掉。
  3. 观测工具需要精调：默认参数通常不够用。理解工具（如 perf）的高级选项，才能应对复杂的现实世界场景。

我们已经学会了如何找到 CPU 的瓶颈，但在真实的软件世界里，程序还会因为崩溃、内存泄漏等问题而倒下。在下一篇文章中，我们将拿起新的武器——GDB, ASAN 和 Valgrind，成为一名合格的“程序法医”。
